3:41 EL DESAFÍO
El error de levantamiento por sí solo no puede colocar un pozo no convencional.
La producción SAGD y de CSG depende de una geometría precisa de pozo a pozo, pero el error de levantamiento MWD acumulado produce desviaciones laterales de metros en la sección horizontal, suficientes para fallar una intercepción o perder la comunicación hidráulica.
En desarrollos de múltiples plataformas, esa misma incertidumbre arriesga golpes de fractura (frac hits) y colisiones con los pozos que ya están en el terreno.
EL ENFOQUE GUNNAR
Aplique ranging a la posición relativa real, luego gemele, espacie o intercepte.
Gunnar resuelve la posición relativa real entre pozos con ranging magnético, ya sea con imán rotatorio activo (Torped™) o pasivo (EverReady™), construyendo un levantamiento compuesto que corrige las desviaciones laterales reales en tiempo real.
A partir de ahí, guiamos la gemelación y el espaciamiento precisos de pozos para SAGD, las intercepciones punta a punta (toe-to-toe) para pares de gas de mantos de carbón y los barridos anticolisión que mantienen los nuevos pozos a salvo de los existentes.
ALCANCE DEL TRABAJO, UN SOLO EQUIPO INTEGRADO
Colocación, espaciamiento e intercepción, comprobados en plataformas activas.
01
Gemelación de pozos SAGD
Colocar pares inyector/productor con un espaciamiento preciso y consistente a lo largo de la sección horizontal.
02
Intercepción vertical de CSG
Intercepciones punta a punta (toe-to-toe) y verticales que abren la comunicación hidráulica para una producción de gas mejorada.
03
Prevención de colisiones
Barridos anticolisión que evitan golpes de fractura (frac hits) y colisiones de pozos en desarrollos de múltiples plataformas.
04
Corrección por levantamiento compuesto
Detectar y corregir desviaciones laterales reales de levantamiento de varios metros en tiempo real.
05
Ranging referenciado por giróscopo
Colocación independiente de la interferencia, incluso junto a transportadores en marcha, revestimiento y desorden en superficie.
06
Intercepción para producción mejorada
Interceptar pozos objetivo para multiplicar la recuperación de activos existentes.
TECNOLOGÍA DESPLEGADA
Herramientas propias para esta aplicación.
Torped™
Ranging con imán rotatorio (~300 ft), el caballo de batalla para la gemelación SAGD, el espaciamiento preciso y la intercepción de CSG.
EverReady™
Ranging pasivo a partir de datos MWD/GWD existentes; prevención de colisiones y SAGD sin tiempo de equipo adicional.
TopGun™
Resuelve la posición relativa real y ejecuta barridos anticolisión a partir del levantamiento compuesto.
EVIDENCIA, 3 PROYECTOS
Dónde lo hemos hecho.
Queensland, Australia · 2025 – presente
Intercepciones horizontales punta a punta en gas de manto de carbón (CSG)
4 intercepcionesen 2 pares de pozos, 100% de éxito
Alberta, Canadá · 2025
Pasada multiplataforma SAGD / prevención de colisiones
5 pasadascompletadas de forma segura en una plataforma SAGD activa

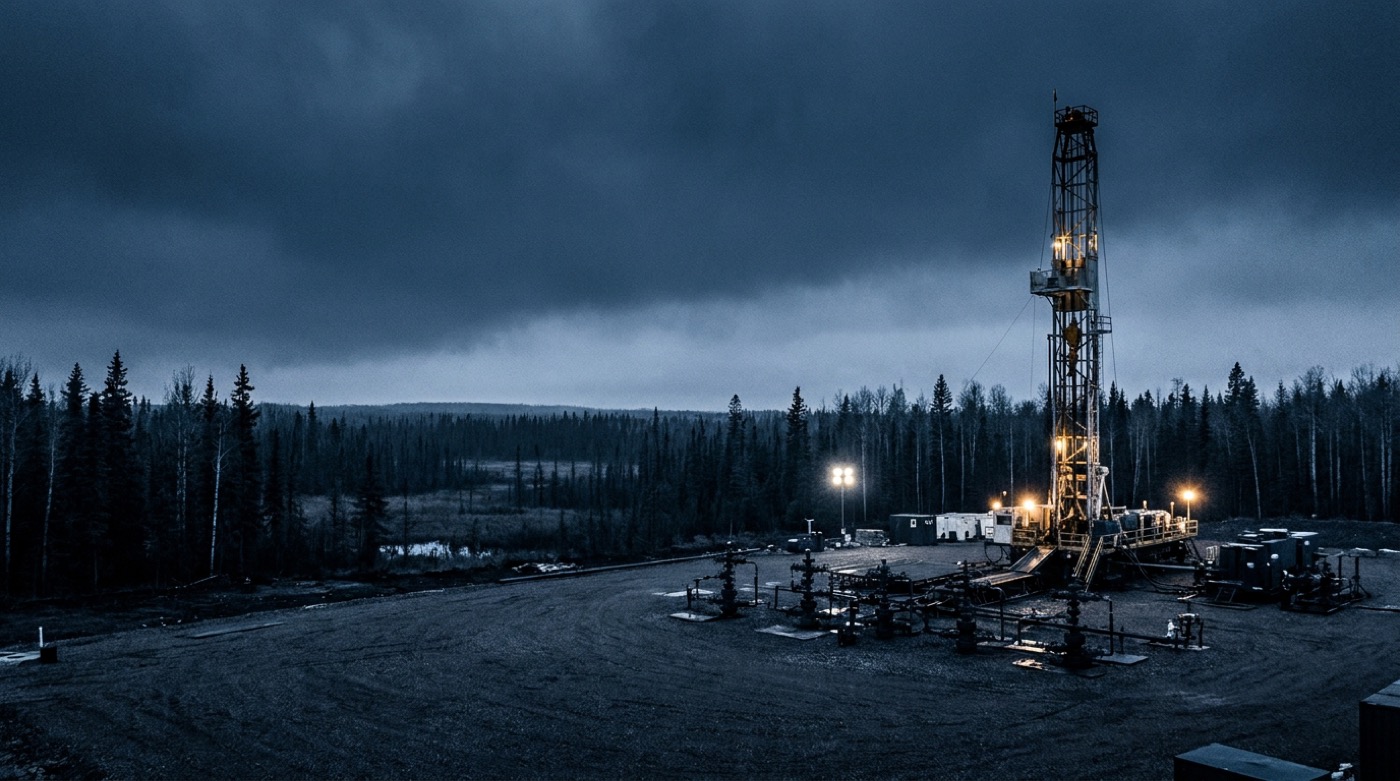

Alberta, Canadá · 2025
Ranging de pasada en plataforma SAGD nueva
±0.38 mTVD (2σ), posición verdadera resuelta en la pasada
VER, DESDE EL CAMPO
Véalo en acción.
3:41
3:24 El primer despliegue de Gunnar en Canadá | Caso de estudio de ranging magnético en SAGD
PREGUNTAS FRECUENTES
Producción No Convencional, sus preguntas, respondidas.
¿Cuál es la diferencia entre la gemelación de pozos y una intercepción?
La gemelación coloca un pozo nuevo con un espaciamiento preciso y controlado junto a uno existente, por ejemplo los pares inyector/productor de SAGD. Una intercepción se conecta físicamente a un pozo objetivo, como una conexión punta a punta (toe-to-toe) de gas de mantos de carbón. Ambas dependen del ranging magnético para la posición relativa real.
¿Cómo previenen los golpes de fractura y las colisiones en desarrollos de múltiples plataformas?
El ranging pasivo (EverReady™) lee los datos MWD/GWD existentes para resolver la posición relativa real y ejecutar un barrido anticolisión, sin tiempo de equipo adicional ni nuevas herramientas de fondo, de modo que los nuevos pozos se mantienen a salvo de los ya perforados.
¿Pueden corregir el error de levantamiento en la sección horizontal?
Sí. El error MWD acumulado puede desviar un pozo horizontal varios metros. Nuestro flujo de trabajo de levantamiento compuesto detecta y corrige esas desviaciones en tiempo real, de modo que cada pasada o intercepción llega al objetivo.
¿Funciona esto cerca de una fuerte interferencia magnética?
Sí. El ranging referenciado por giróscopo aporta un azimut independiente de la interferencia, comprobado incluso junto a un transportador de mina en marcha y a un denso desorden en superficie, de modo que el guiado y la colocación se mantienen durante la aproximación final.
