Ranging pasivo con revestimiento magnetizado, par de pozos SAGD

• →Los pares SAGD requieren control continuo de la separación a lo largo de todo el tramo lateral.
• →El ranging pasivo necesita que el revestimiento objetivo tenga una firma magnética fuerte y uniforme.
• →El revestimiento magnetizado desplaza el azimut medido por MWD en ~45°, por lo que el azimut debe reconstruirse.
• →El campo impartido debía ser lo bastante fuerte para dar un resultado a ~30 ft de separación, cerca del límite de señal utilizable en revestimiento no magnetizado.

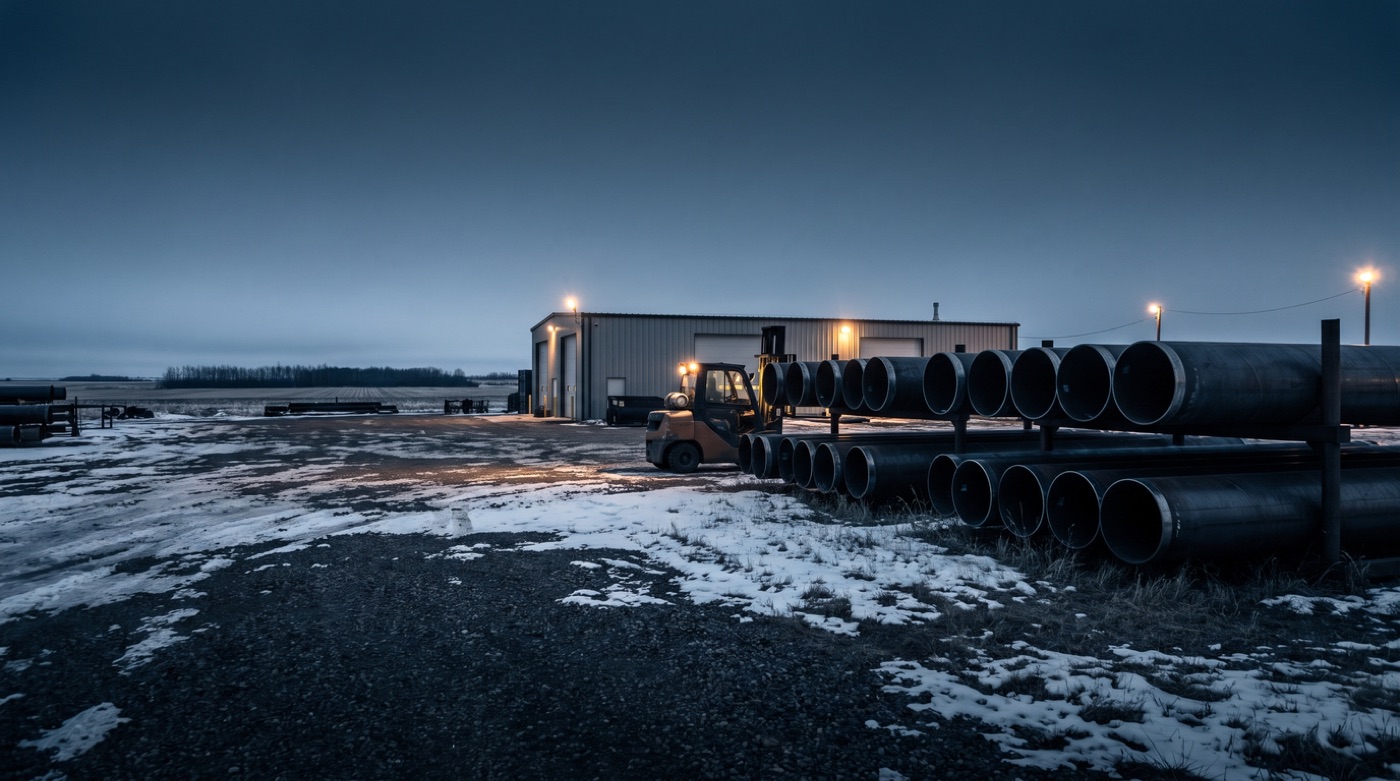

Gunnar diseñó el patrón de magnetización, aplicado al revestimiento sobre una mesa de magnetización fabricada a medida. El revestimiento se magnetizó a 400 km del sitio, se transportó a locación y se corrió en el pozo. Aproximadamente una semana después se recolectó la señal mientras se perforaba junto a la constelación de polos, con Top Gun 2.0 procesando las soluciones de ranging y reconstruyendo un azimut perturbado ~45° por el revestimiento magnetizado.
