Ranging Passivo com Revestimento Magnetizado, Par de Poços SAGD, Alberta, Canadá

Início / Estudos de Caso / Ranging Passivo com Revestimento Magnetizado, Par de Poços SAGD

Magnetização de Revestimento · Ranging Passivo · Par de Poços SAGD

Ranging Passivo com Revestimento Magnetizado, Par de Poços SAGD

Alberta, Canadá · 2026

Magnetização de revestimento projetada sustenta o ranging passivo até 9 m em um par de poços SAGD

O desafio

→Pares SAGD exigem controle contínuo de separação ao longo de todo o trecho lateral.
→O ranging passivo exige que o revestimento-alvo tenha uma assinatura magnética forte e uniforme.
→O revestimento magnetizado desloca o azimute medido por MWD em ~45°, portanto o azimute precisa ser reconstruído.
→O campo aplicado precisava ser forte o suficiente para dar resultado a ~30 ft de separação, próximo ao limite de sinal utilizável em revestimento não magnetizado.

Nossa solução

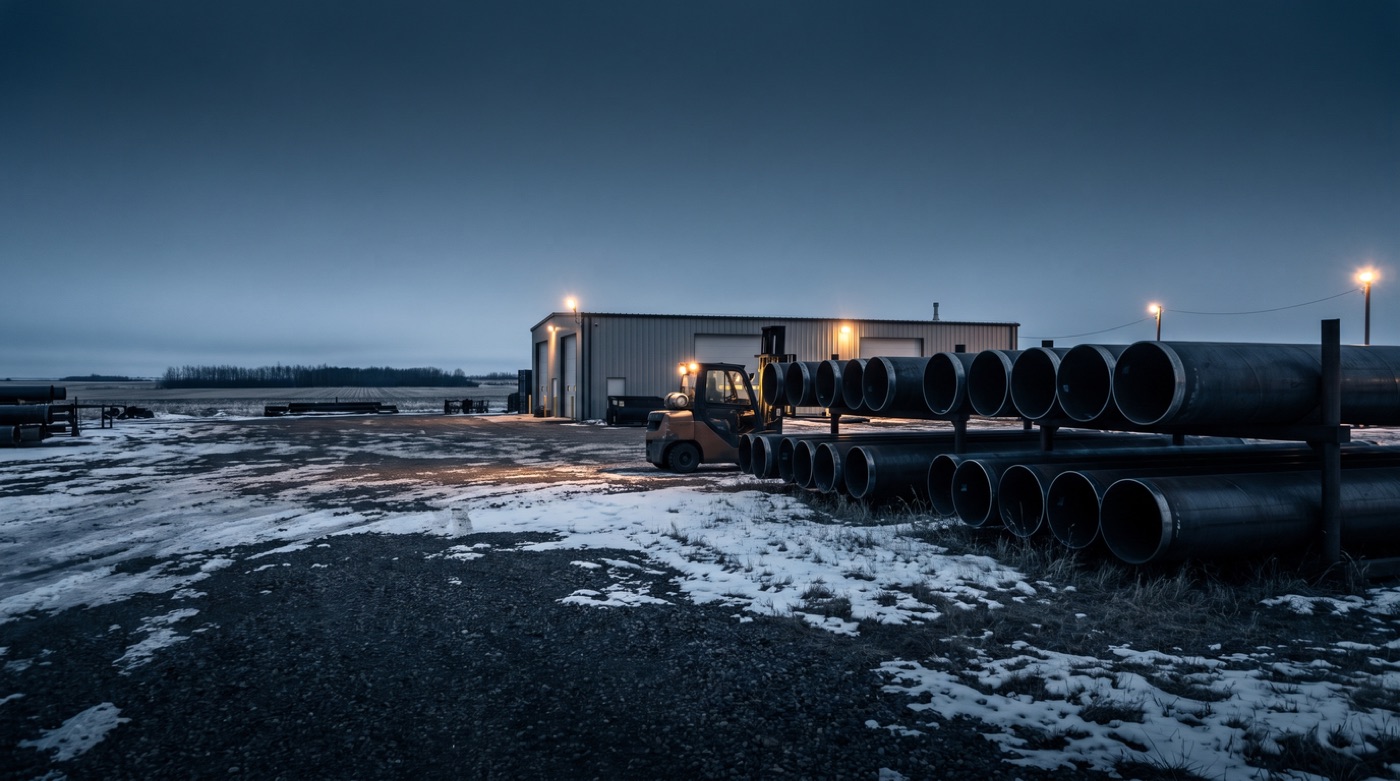

A Gunnar projetou o padrão de magnetização, aplicado ao revestimento sobre uma mesa de magnetização fabricada sob medida. O revestimento foi magnetizado a 400 km do local, transportado até a locação e descido no poço. Cerca de uma semana depois, o sinal foi coletado durante a perfuração ao passar pela constelação de polos, com o Top Gun 2.0 processando as soluções de ranging e reconstruindo um azimute perturbado em ~45° pelo revestimento magnetizado.

Sinal amplo e uniforme confirmado a partir do revestimento magnetizado · dados de ranging adquiridos de 5 a 9 m

O resultado

9 m

alcance de detecção, confirmado no espaçamento de poços SAGD

·Sinal amplo, uniforme e consistente confirmado a partir do revestimento magnetizado
·Dados de ranging adquiridos entre 5 m e 9 m de separação
·~150 juntas magnetizadas na completação
·O Top Gun 2.0 processou as soluções de ranging e reconstruiu a perturbação de azimute de ~45°

Ranging

PMR

Implantação

Magnetized casing / MWD While Drilling

Reentrada

Não

Local

Alberta, Canadá

Ano

2026
