着磁ケーシングによるパッシブレンジング、SAGD坑井ペア

• →SAGDペアでは、ラテラル区間の全長にわたって連続的な離隔管理が必要です。
• →パッシブレンジングでは、ターゲットケーシングが強く均一な磁気シグネチャを持つ必要があります。
• →着磁ケーシングはMWDの測定方位を約45°ずらすため、方位を再構成する必要があります。
• →付与する磁場は、未着磁ケーシングでの使用可能信号の限界に近い約30 ftの離隔でも結果が得られる強さが必要でした。

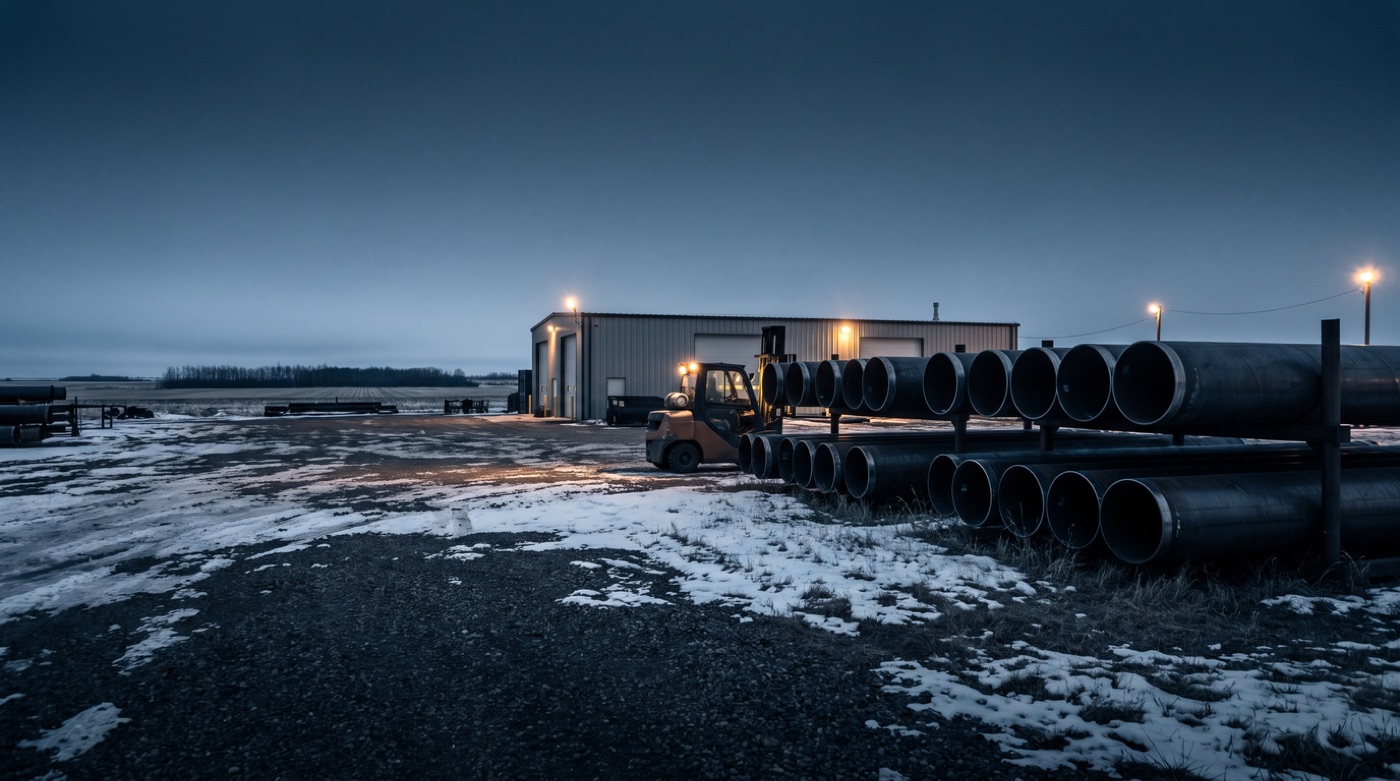

Gunnarが着磁パターンを設計し、専用に製作した着磁テーブル上でケーシングに適用しました。ケーシングは現場から400 km離れた場所で着磁され、ロケーションまで輸送されて坑井内に降下されました。約1週間後、磁極の配列を通過しながら掘進する間に信号を収録し、Top Gun 2.0がレンジング解を処理するとともに、着磁ケーシングにより約45°乱された方位を再構成しました。
