قياس سلبي بتغليف ممغنط، زوج آبار SAGD

• ←تتطلب أزواج SAGD تحكماً مستمراً في الفصل على امتداد القسم الجانبي بالكامل.
• ←يتطلب القياس السلبي أن يحمل التغليف الهدف بصمة مغناطيسية قوية ومنتظمة.
• ←يزيح التغليف الممغنط السمت المقاس بواسطة MWD بنحو 45°، لذا يجب إعادة بناء السمت.
• ←كان يجب أن يكون المجال المسلّط قوياً بما يكفي لإعطاء نتيجة عند فصل يقارب 30 قدماً، وهو قريب من حد الإشارة القابلة للاستخدام في التغليف غير الممغنط.

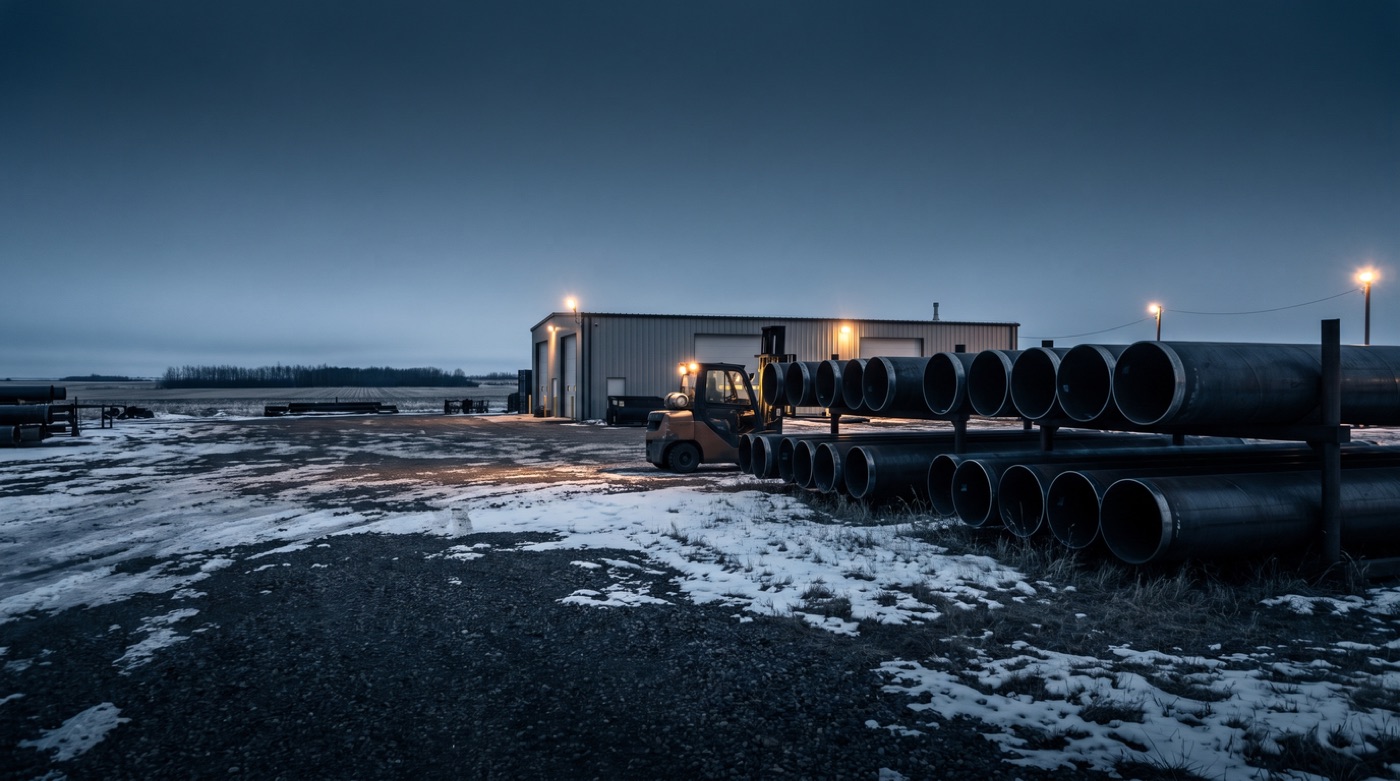

صممت Gunnar نمط المغنطة، وطُبّق على التغليف على طاولة مغنطة مصنّعة خصيصاً. مُغنط التغليف على بعد 400 كم من الموقع، ثم نُقل إلى الموقع وأُنزل في البئر. وبعد نحو أسبوع، جُمعت الإشارة أثناء الحفر بمحاذاة مجموعة الأقطاب، مع معالجة Top Gun 2.0 لحلول القياس وإعادة بناء سمت اضطرب بنحو 45° بفعل التغليف الممغنط.
