Surveys Sintéticos vs. Compostos: Corrigindo o Mapa Quando o Mapa Está Errado

Todo survey de poço é uma estimativa, não um fato. Em profundidade, a diferença entre onde um survey diz que um poço está e onde ele realmente está pode ser maior do que o alvo que você tenta acertar — e alguns poços nunca foram registrados. Os surveys sintéticos e compostos são as duas formas pelas quais o ranging magnético fecha essa lacuna: um reconstrói uma trajetória que nunca existiu, o outro corrige trajetórias que discordam entre si. Saber qual é qual, e quando cada um se aplica, pode decidir se uma interceptação acerta o alvo.

O problema: os surveys se desviam, e alguns poços não têm nenhum

Vale reafirmar o fato incômodo por trás de todo trabalho de posicionamento preciso de poço: uma vez que o poço está no solo, ninguém sabe exatamente onde ele está. Os surveys direcionais são construídos integrando centenas de medições individuais de profundidade, inclinação e azimute, e cada uma dessas medições carrega um pequeno erro — limitações de sensores, interferência magnética, desalinhamento de ferramenta, efeitos da medição de profundidade. Estação por estação, os erros se acumulam, razão pela qual a incerteza de posição de um poço é representada como um elipsoide que não para de crescer com a profundidade. A 3.000 m, a resposta honesta para "onde está este poço?" pode ser uma região com centenas de metros de extensão.

Para a perfuração comum, isso é tolerável. Para a interceptação de um poço de alívio, uma conexão geotérmica de circuito fechado, uma reentrada de tamponamento e abandono, ou uma decisão de anticolisão em aproximação próxima, é o problema inteiro. E ele vem em dois sabores:

Às vezes ambos os poços têm surveys, mas os surveys discordam da realidade. As medições de ranging rotineiramente mostram os dois poços em uma posição relativa diferente da que as trajetórias em papel preveem — porque ambos os surveys acumularam erro.

Às vezes o poço-alvo não tem survey aproveitável algum. Poços órfãos, poços legados perfurados antes da prática direcional moderna, poços cujos registros se perderam há décadas. Não há trajetória a corrigir, porque não há trajetória.

O ranging magnético responde a ambos — mas com dois produtos diferentes.

Surveys compostos: reconciliando surveys que discordam

Um survey composto se aplica quando surveys existem, mas o ranging prova que eles estão errados um em relação ao outro.

O ranging magnético ativo mede a distância e a direção reais entre dois poços, independentemente do survey de qualquer um deles. Quando essas medições são comparadas com a posição relativa calculada a partir dos surveys convencionais, há sempre uma discrepância — essa discrepância é o erro acumulado do survey, tornado visível.

A correção ingênua é deslocar em bloco a posição plotada de um dos poços até que os poços se alinhem na tela. O problema é que um deslocamento puramente posicional não corrige a direção para a qual o survey aponta: se o erro subjacente inclui erro sistemático de azimute, uma trajetória deslocada mas não ajustada ainda pode conduzi-lo na direção errada exatamente quando os poços estão convergindo e a precisão mais importa.

Um survey composto vai além. A discrepância medida é incorporada à própria representação do survey, de modo que a trajetória ajustada tanto corresponde às medições de ranging quanto permanece um caminho de poço suave, contínuo e perfurável. O resultado se comporta como qualquer survey convencional — carrega nos softwares padrão de planejamento de poço e anticolisão, dá suporte a decisões normais de direcionamento e documenta a geometria como executada — mas agora é consistente com o que foi fisicamente medido em fundo de poço com ferramentas de ranging.

Segue uma pergunta natural: o ranging é uma medição relativa, então o survey de qual poço é corrigido? Na prática, a correção pode ser assumida pelo poço em perfuração, pelo poço-alvo, ou distribuída entre os dois, e os modelos padrão da indústria para incerteza de posicionamento de poço (ISCWSA) fornecem uma base estatística para decidir como reparti-la. Como essa distribuição é calculada faz parte do nosso fluxo de trabalho proprietário; o princípio é simplesmente honrar a medição.

Cada medição de ranging em um par de poços convergentes refina o survey composto — e com o ranging durante a perfuração, a geometria relativa se aperta medição após medição à medida que a interceptação se aproxima. Em um projeto geotérmico de circuito fechado na Baviera, Alemanha, conectar os poços principais de um circuito significou atualizar continuamente um survey composto por meio de medições de ranging sucessivas até que dois poços perfurados de forma independente se encontrassem conforme o projeto. A mesma disciplina conduz todo poço de alívio: o ranging não apenas aponta para o alvo, ele corrige continuamente o mapa.

Surveys sintéticos: construindo uma trajetória a partir do nada

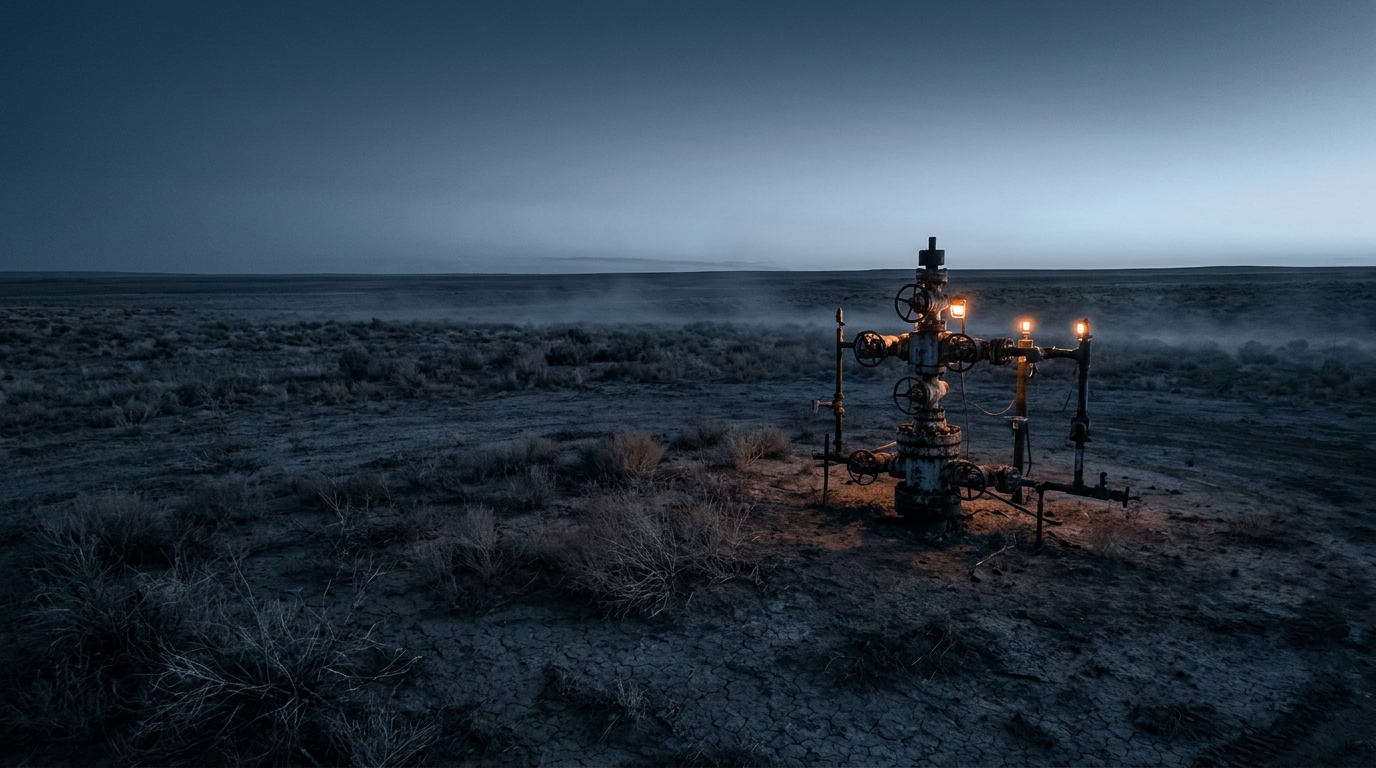

Um survey sintético se aplica quando não há nada a reconciliar — o poço-alvo não tem registro de survey aproveitável.

Isso é muito mais comum do que deveria ser. Somente os Estados Unidos têm centenas de milhares de poços órfãos não documentados, e quando um deles vaza ou flui, ele precisa ser localizado no subsolo antes de poder ser interceptado e permanentemente amortecido e tamponado.

A abordagem inverte a pergunta normal do ranging. Em vez de perguntar "onde está o alvo em relação ao meu survey?", uma série de medições de ranging é tomada a partir do poço em perfuração enquanto ele avança ao lado do alvo — cada uma capturando a direção e a distância até o poço vizinho. Uma trajetória-alvo mais provável é então construída para honrar todas essas medições simultaneamente, junto com o pouco que se conhece de forma independente, como as locações de superfície. Como um poço legado perfurado com ferramentas não direcionais desvia apenas gradualmente, a reconstrução também é mantida sob curvatura realista — a trajetória derivada tem de ser um poço que poderia de fato ter sido perfurado.

O resultado é um survey sintético: uma trajetória completa de profundidade medida / inclinação / azimute para um poço que nunca teve uma, verificada em qualidade ao se confirmar que ela reproduz cada observação de ranging que a construiu. A partir desse ponto, o poço não documentado pode ser tratado como qualquer poço registrado — planejado, direcionado e, por fim, interceptado.

Foi exatamente assim que uma campanha de ranging com coiled tubing na Louisiana localizou e amorteceu um blowout legado que havia resistido a meses de intervenção em superfície: uma fase de mapeamento adquiriu centenas de medições de ranging ao longo do caminho de interceptação, um survey sintético do alvo nunca registrado foi construído para honrar todas elas, e a fase de interceptação então direcionou até o contato. A mesma reconciliação survey-ranging deu suporte ao recorde mundial de ranging e amortecimento dinâmico de 2026 na Bacia do Permiano. Sem registro de survey, sem problema — os dados de ranging tornam-se o survey.

Sintético vs. composto: a diferença em uma linha

Se você guardar uma distinção, que seja esta:

Ambos produzem o mesmo tipo de entregável — uma trajetória de poço convencional e compatível com software, consistente com a medição de ranging em fundo de poço. Ambos existem porque as trajetórias em papel e a realidade física se afastam. Eles diferem apenas no ponto de partida: o composto parte de dois surveys e uma discordância medida; o sintético parte de uma página em branco e de uma pilha de observações de ranging.

E eles se somam. Em muitos trabalhos, os dois são usados em conjunto — um survey sintético estabelece a trajetória do alvo na fase de mapeamento, e então se comporta como qualquer outro survey que as medições de ranging subsequentes continuam refinando no caminho até a interceptação.

Por que isso importa além da interceptação

O cliente óbvio dessas técnicas é o poço de alívio, onde acertar um alvo de 180 mm (7 polegadas) em profundidade não deixa margem para um mapa que erra por 60 m. Mas a mesma capacidade agora sustenta um conjunto de trabalhos muito mais amplo: localizar poços órfãos e legados para tamponamento e abandono permanente, verificar posições de poços em torno de complexos de armazenamento de carbono onde um poço não documentado é um caminho de vazamento, e conectar pares de poços geotérmicos.

Em cada um desses cenários, o valor é o mesmo. Um survey convencional mede cada poço por conta própria, e sua posição absoluta permanece uma estimativa estatística por melhores que sejam as ferramentas. O ranging mede a única coisa da qual uma interceptação de fato depende — onde dois poços se situam um em relação ao outro — e transforma essa posição relativa de uma estatística em uma medição. Os surveys sintéticos e compostos escrevem essa verdade relativa medida de volta no mapa que todos usam para direcionar.
