シンセティックサーベイ vs. コンポジットサーベイ：地図が誤っているときに地図を正す

坑井のサーベイ（方位検層）はすべて事実ではなく推定です。深部では、サーベイが示す坑井の位置と実際の位置との差が、命中させようとしている標的よりも大きくなることがあり、そもそもサーベイが一度も取得されなかった坑井さえ存在します。シンセティックサーベイとコンポジットサーベイは、磁気レンジングがその差を埋める2つの方法です。一方は存在しなかった軌道を再構築し、もう一方は食い違う軌道を整合させます。どちらがどちらであり、いつそれぞれが適用されるのかを知ることが、インターセプトの成否を決めることがあります。

問題：サーベイはドリフトし、サーベイのない坑井もある

あらゆる精密坑井作業の背後にある、居心地の悪い事実を改めて述べる価値があります。坑井がいったん地中に入ると、その正確な位置は誰にも分かりません。方向性サーベイは、深度・傾斜・方位の数百もの個別測定を積分して構築され、それらの測定の一つひとつが小さな誤差——センサーの限界、磁気干渉、ツールのミスアライメント、深度測定の影響——を含んでいます。ステーションごとに誤差が蓄積し、それゆえ坑井の位置不確実性は深度とともに拡大し続ける楕円体として描かれます。約3,000メートルに達する頃には、「この坑井はどこにあるのか」という問いへの正直な答えは、数百メートルにわたる領域となり得ます。

通常の掘削では、それは許容できます。しかしリリーフウェルのインターセプト、クローズドループ地熱の接続、坑井廃止（P&A）の再入坑、あるいは近接時の衝突回避判断にとっては、それが問題のすべてです。そしてそれは2つの形態で現れます。

両方の坑井にサーベイがあっても、そのサーベイが現実と食い違うことがあります。レンジング測定は、2本の坑井の相対位置が図面上の軌道が予測するものとは異なることを日常的に示します——両方のサーベイが誤差を蓄積しているからです。

対象坑井に使用可能なサーベイがまったく存在しないこともあります。オーファンウェル（放棄井）、現代の方向性作業以前に掘削されたレガシー坑井、記録が数十年前に失われた坑井などです。補正すべき軌道が存在しません。なぜなら軌道そのものが存在しないからです。

磁気レンジングはその両方に答えます——ただし2つの異なる成果物によって。

コンポジットサーベイ：食い違うサーベイを整合させる

コンポジットサーベイは、サーベイは存在するがレンジングがそれらを互いに誤っていると証明する場合に適用されます。

アクティブ磁気レンジングは、いずれの坑井のサーベイからも独立して、2本の坑井間の実際の距離と方向を測定します。それらの測定値を、従来のサーベイから算出された相対位置と比較すると、常に食い違いが生じます——その食い違いこそが、可視化された蓄積サーベイ誤差です。

素朴な修正法は、坑井が画面上で一致するまで一方の坑井のプロット位置を一括してシフトさせることです。厄介なのは、純粋な位置シフトではサーベイが指し示す方向は修正されないことです。基礎となる誤差に系統的な方位誤差が含まれている場合、シフトしただけで調整されていない軌道は、坑井が接近し精度が最も重要になるまさにそのときに、誤った方向へステアリングしかねません。

コンポジットサーベイはさらに踏み込みます。測定された食い違いをサーベイ表現そのものに組み込むため、調整後の軌道はレンジング測定に一致すると同時に、滑らかで連続的な掘削可能な坑井経路であり続けます。その結果は従来のどのサーベイとも同様に振る舞います——標準的な坑井計画・衝突回避ソフトウェアに読み込め、通常のステアリング判断を支え、実施済みジオメトリを文書化します——が、いまやレンジングツールで坑内において物理的に測定されたものと整合しています。

当然の疑問が続きます。レンジングは相対測定なのだから、どちらの坑井のサーベイが補正されるのか、と。実務では、補正は掘削井が負うことも、対象坑井が負うことも、両者に分配することもでき、業界標準の坑井位置不確実性モデル（ISCWSA）が、それをどう分担するかを決める統計的根拠を提供します。その分配をどう算出するかは当社独自のワークフローの一部ですが、原則は単純に測定を尊重することです。

接近しつつある坑井ペアに対するレンジング測定は、そのすべてがコンポジットサーベイを精緻化します——そして掘削中レンジングでは、インターセプトが近づくにつれて相対ジオメトリが測定ごとに引き締まります。ドイツ・バイエルンのクローズドループ地熱プロジェクトでは、ループの主坑を接続するために、独立して掘削された2本の坑井が設計どおり会合するまで、連続するレンジング測定を通じてコンポジットサーベイを継続的に更新することが必要でした。同じ規律があらゆるリリーフウェルをステアリングします。レンジングは標的を指し示すだけでなく、地図を継続的に補正するのです。

シンセティックサーベイ：ゼロから軌道を構築する

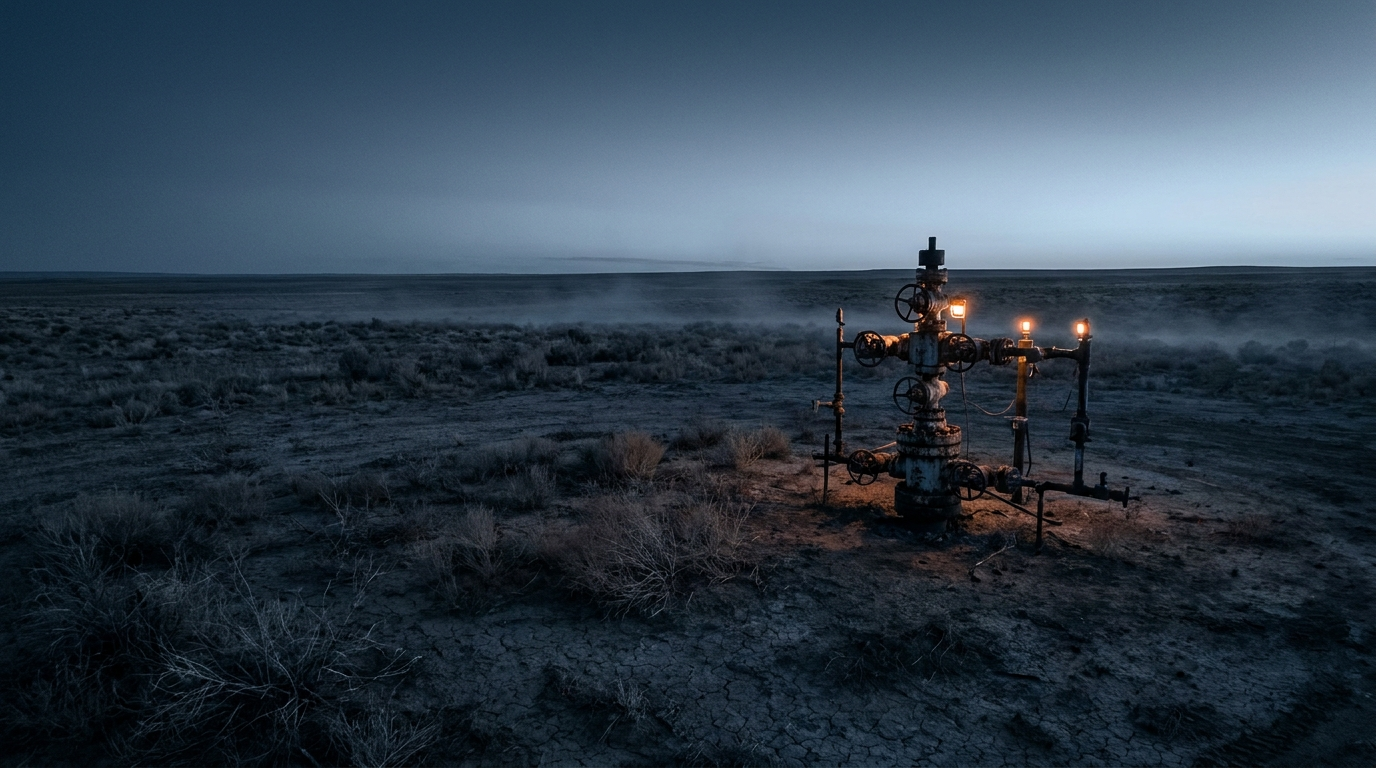

シンセティックサーベイは、整合させるべきものが何もない場合——対象坑井に使用可能なサーベイ記録がない場合——に適用されます。

これは本来あるべきよりもはるかに一般的です。米国だけでも数十万の記録のないオーファンウェルが存在し、そのうちの1本が漏洩あるいは流出したとき、インターセプトして恒久的にキル・封止する前に、地下で位置特定しなければなりません。

そのアプローチは通常のレンジングの問い方を反転させます。「自分のサーベイに対して標的はどこにあるのか」と問う代わりに、掘削井が標的に沿って進む間に一連のレンジング測定が取得され——その一つひとつがオフセット坑井までの方向と距離を捉えます。次に、それらすべての測定を同時に尊重するように、また地表位置のような独立して分かっているわずかな情報とともに、最も可能性の高い標的軌道が構築されます。非方向性ツールで掘削されたレガシー坑井は緩やかにしか偏向しないため、再構築は現実的な曲率にも制約されます——導出された軌道は、実際に掘削され得た坑井でなければなりません。

その出力がシンセティックサーベイです。すなわち、一度もサーベイを持たなかった坑井に対する、完全な測定深度／傾斜／方位の軌道であり、それを構築したすべてのレンジング観測を再現することを確認して品質チェックされます。その時点以降、記録のない坑井は、サーベイ済みのどの坑井とも同様に扱えます——それに対して計画を立て、それに向けてステアリングし、最終的にインターセプトできます。

これはまさに、ルイジアナでのコイルドチュービングによるレンジングキャンペーンが、数ヶ月の地表介入に抵抗したレガシーブローアウト（暴噴）を位置特定しキルした方法です。マッピング段階でインターセプト経路に沿って数百のレンジング測定を取得し、一度もサーベイされていない標的のシンセティックサーベイをそのすべてを尊重するように構築し、そしてインターセプト段階でコンタクトへとステアリングしました。同じサーベイ・レンジング整合が、2026年のパーミアン盆地での世界記録レンジングおよびダイナミックキルを支えました。サーベイ記録がなくても問題ありません——レンジングデータがサーベイとなるのです。

シンセティック vs. コンポジット：一行で言う違い

一つの区別だけ覚えるなら、これにしてください。

どちらも同じ種類の成果物を生み出します——坑内レンジング測定と整合する、従来型でソフトウェア互換の坑井軌道です。どちらも、図面上の軌道と物理的現実が乖離するために存在します。両者が異なるのは出発点だけです。コンポジットは2つのサーベイと測定された食い違いから始まり、シンセティックは白紙とレンジング観測の積み重ねから始まります。

そして両者は複合します。多くのジョブでは両者が併用されます——シンセティックサーベイがマッピング段階で標的の軌道を確立し、その後は、後続のレンジング測定がインターセプトへの道中で精緻化し続ける、他のどのサーベイとも同様に振る舞います。

なぜインターセプトを超えて重要なのか

これらの手法の明白な顧客はリリーフウェルです。深部で7インチ（約180 mm）の標的に命中させるには、60 mも誤った地図に許される余地はありません。しかし同じ能力は、いまやはるかに広範な作業を支えています。恒久的な坑井廃止（P&A）のためのオーファンウェルおよびレガシー坑井の位置特定、記録のない坑井が漏洩経路となる炭素貯留コンプレックス周辺での坑井位置の検証、そして地熱坑井ペアの接続です。

それらのいずれの場面でも、価値は同じです。従来のサーベイは各坑井を単独で測定し、その絶対位置はツールがどれほど優れていても統計的推定のままです。レンジングは、インターセプトが実際に依存する唯一のもの——2本の坑井が互いに対してどこにあるか——を測定し、その相対位置を統計から測定へと変えます。シンセティックサーベイとコンポジットサーベイは、その測定された相対的真実を、誰もがそれを頼りにステアリングする地図へと書き戻すのです。
