Todo registro direccional de un pozo es una estimación, no un hecho. En profundidad, la brecha entre dónde un survey indica que está un pozo y dónde se encuentra realmente puede ser mayor que el objetivo que se intenta acertar, y algunos pozos nunca fueron registrados. Los surveys sintéticos y compuestos son las dos formas en que el ranging magnético cierra esa brecha: uno reconstruye una trayectoria que nunca existió, el otro corrige trayectorias que no coinciden entre sí. Saber cuál es cuál, y cuándo aplica cada uno, puede decidir si una intercepción acierta.
El problema: los surveys se desvían, y algunos pozos no tienen ninguno
Conviene reiterar el hecho incómodo que subyace a todo trabajo de posicionamiento de precisión: una vez que un pozo está en el subsuelo, nadie sabe exactamente dónde se encuentra. Los registros direccionales se construyen integrando cientos de mediciones individuales de profundidad, inclinación y azimut, y cada una de esas mediciones acarrea un pequeño error: limitaciones de sensores, interferencia magnética, desalineación de herramientas, efectos de la medición de profundidad. Estación tras estación los errores se acumulan, y por eso la incertidumbre posicional de un pozo se representa como un elipsoide que no deja de crecer con la profundidad. A los 10,000 pies, la respuesta honesta a la pregunta «¿dónde está este pozo?» puede ser una región de cientos de pies de ancho.
Para la perforación ordinaria eso es tolerable. Para la intercepción de un pozo de alivio, una conexión de geotermia de circuito cerrado, un reingreso de taponamiento y abandono o una decisión de anticolisión en aproximación cercana, es el problema entero. Y se presenta en dos variantes:
A veces ambos pozos tienen surveys, pero los surveys no coinciden con la realidad. Las mediciones de ranging muestran de manera habitual los dos pozos en una posición relativa distinta a la que predicen las trayectorias en papel, porque ambos surveys han acumulado error.
A veces el pozo objetivo no tiene ningún survey utilizable. Pozos huérfanos, pozos heredados perforados antes de la práctica direccional moderna, pozos cuyos registros se perdieron hace décadas. No hay trayectoria que corregir, porque no hay trayectoria.
El ranging magnético responde a ambos casos, pero con dos productos diferentes.
Surveys compuestos: reconciliar surveys que no coinciden
Un survey compuesto aplica cuando los surveys existen pero el ranging demuestra que están equivocados el uno respecto del otro.
El ranging magnético activo mide la distancia y la dirección reales entre dos pozos, con independencia del survey de cualquiera de ellos. Cuando esas mediciones se comparan con la posición relativa calculada a partir de los surveys convencionales, siempre hay una discrepancia: esa discrepancia es el error acumulado del survey, hecho visible.
La corrección ingenua consiste en desplazar en bloque la posición trazada de un pozo hasta que los pozos se alineen en pantalla. El inconveniente es que un desplazamiento puramente posicional no corrige la dirección hacia la que apunta el survey: si el error subyacente incluye un error sistemático de azimut, una trayectoria desplazada pero no ajustada aún puede dirigirlo en la dirección equivocada justo cuando los pozos convergen y la precisión importa más que nunca.
Un survey compuesto va más allá. La discrepancia medida se incorpora a la propia representación del survey, de modo que la trayectoria ajustada coincide con las mediciones de ranging y sigue siendo una ruta de pozo suave, continua y perforable. El resultado se comporta como cualquier survey convencional: se carga en el software estándar de planificación de pozos y anticolisión, admite decisiones normales de direccionamiento y documenta la geometría tal como se ejecutó, pero ahora es consistente con lo que se midió físicamente en el fondo con herramientas de ranging.
Surge una pregunta natural: el ranging es una medición relativa, así que ¿el survey de qué pozo se corrige? En la práctica, la corrección puede asignarse al pozo en perforación, al pozo objetivo, o distribuirse entre ambos, y los modelos estándar de incertidumbre de posicionamiento de pozos de la industria (ISCWSA) aportan una base estadística para decidir cómo repartirla. Cómo se calcula esa distribución forma parte de nuestro flujo de trabajo propietario; el principio es simplemente honrar la medición.
Cada medición de ranging sobre un par de pozos en convergencia refina el survey compuesto, y con ranging durante la perforación la geometría relativa se ajusta medición tras medición a medida que se aproxima la intercepción. En un proyecto de geotermia de circuito cerrado en Baviera, Alemania, conectar los pozos principales de un circuito significó actualizar de forma continua un survey compuesto a través de mediciones de ranging sucesivas hasta que dos pozos perforados de manera independiente se encontraron según lo diseñado. La misma disciplina guía todo pozo de alivio: el ranging no solo apunta al objetivo, sino que corrige el mapa de forma continua.
Lea el caso de estudio de geotermia de circuito cerrado en Baviera →Surveys sintéticos: construir una trayectoria desde cero

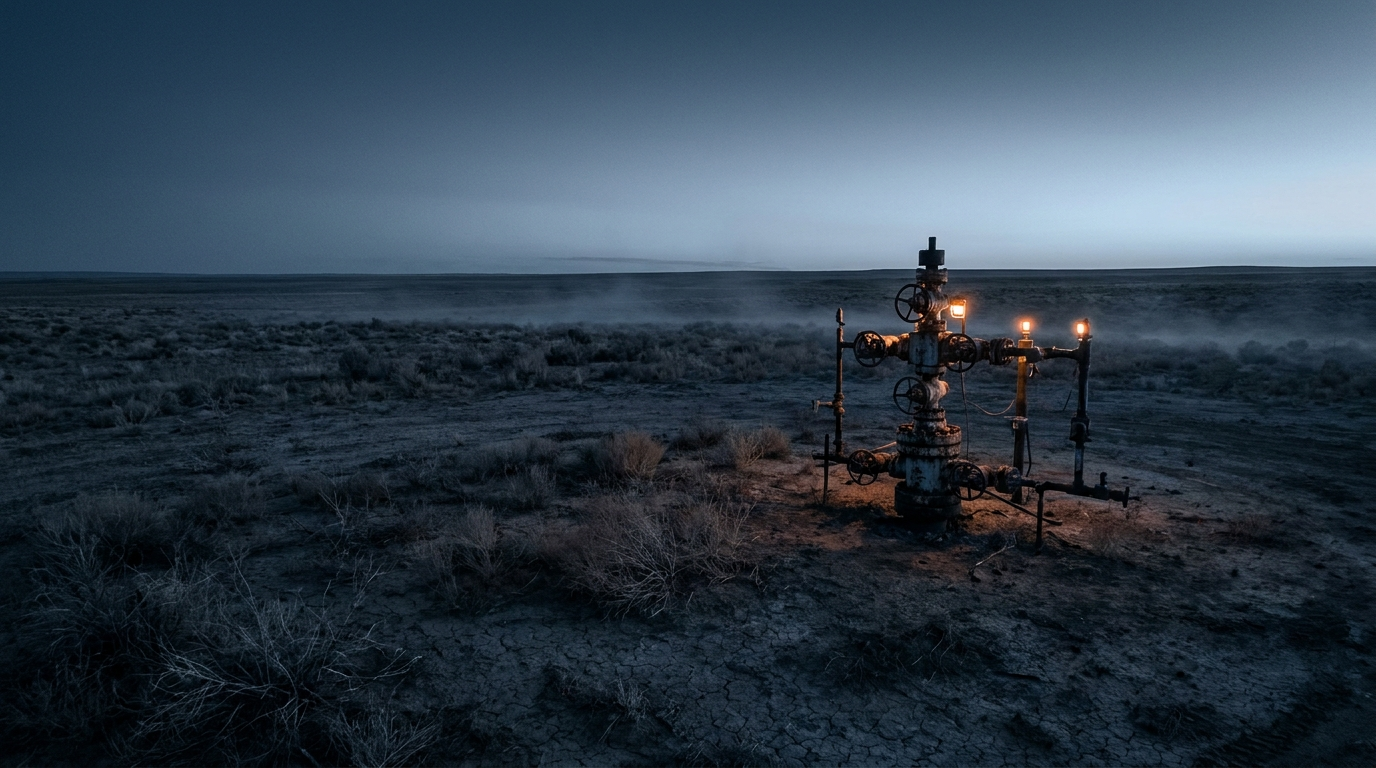

Un survey sintético aplica cuando no hay nada que reconciliar: el pozo objetivo no tiene ningún registro de survey utilizable.
Esto es mucho más común de lo que debería. Solo Estados Unidos tiene cientos de miles de pozos huérfanos sin documentar, y cuando uno de ellos tiene fugas o flujo, hay que localizarlo bajo tierra antes de poder interceptarlo y controlarlo y taponarlo de forma permanente.
El enfoque invierte la pregunta habitual del ranging. En lugar de preguntar «¿dónde está el objetivo respecto de mi survey?», se toma una serie de mediciones de ranging desde el pozo en perforación a medida que avanza junto al objetivo, cada una capturando la dirección y la distancia hacia el pozo vecino. Luego se construye una trayectoria objetivo más probable que honre todas esas mediciones de manera simultánea, junto con lo poco que se conoce de forma independiente, como las ubicaciones en superficie. Dado que un pozo heredado perforado con herramientas no direccionales solo se desvía de manera gradual, la reconstrucción también se restringe a una curvatura realista: la trayectoria derivada tiene que ser un pozo que realmente pudo haberse perforado.
El producto es un survey sintético: una trayectoria completa de profundidad medida / inclinación / azimut para un pozo que nunca tuvo una, verificada en calidad al confirmar que reproduce cada observación de ranging que la construyó. A partir de ese punto, el pozo sin documentar puede tratarse como cualquier pozo registrado: planificado, dirigido y, finalmente, interceptado.
Así es exactamente como una campaña de ranging con coiled tubing en Luisiana localizó y controló un reventón heredado que había resistido meses de intervención en superficie: una fase de mapeo adquirió cientos de mediciones de ranging a lo largo de la ruta de intercepción, se construyó un survey sintético del objetivo nunca registrado para honrarlas todas, y la fase de intercepción se dirigió luego al contacto. La misma reconciliación entre survey y ranging respaldó el ranging y control dinámico récord mundial de 2026 en la Cuenca Pérmica. Sin registro de survey, sin problema: los datos de ranging se convierten en el survey.
Lea el caso de estudio del reventón heredado en Luisiana →Lea el caso de estudio de 2026 en la Cuenca Pérmica →Sintético vs. compuesto: la diferencia en una línea
Si va a recordar una sola distinción, que sea esta:
Ambos producen el mismo tipo de entregable: una trayectoria de pozo convencional, compatible con el software, que es consistente con la medición de ranging de fondo. Ambos existen porque las trayectorias en papel y la realidad física se separan. Difieren únicamente en el punto de partida: el compuesto parte de dos surveys y un desacuerdo medido; el sintético parte de una página en blanco y una pila de observaciones de ranging.
Y se combinan. En muchos trabajos los dos se usan juntos: un survey sintético establece la trayectoria del objetivo en la fase de mapeo, y luego se comporta como cualquier otro survey que las mediciones de ranging posteriores siguen refinando en el camino hacia la intercepción.
Por qué importa más allá de la intercepción
El cliente obvio para estas técnicas es el pozo de alivio, donde acertar a un objetivo de siete pulgadas en profundidad no deja margen para un mapa equivocado por 200 pies. Pero la misma capacidad respalda hoy un conjunto de trabajos mucho más amplio: localizar pozos huérfanos y heredados para taponamiento y abandono permanente, verificar posiciones de pozos alrededor de complejos de almacenamiento de carbono donde un pozo sin documentar es una vía de fuga, y conectar pares de pozos geotérmicos.
En cada uno de esos escenarios, el valor es el mismo. Un survey convencional mide cada pozo por sí solo, y su posición absoluta sigue siendo una estimación estadística por buenas que sean las herramientas. El ranging mide lo único de lo que realmente depende una intercepción —dónde se sitúan dos pozos el uno respecto del otro— y convierte esa posición relativa de un dato estadístico en una medición. Los surveys sintéticos y compuestos escriben esa verdad relativa, medida, de vuelta en el mapa por el que todos se guían.
- Los surveys acumulan error con la profundidad; la posición real de un pozo a 10,000 pies puede tener una incertidumbre de cientos de pies, y los pozos huérfanos pueden no tener ningún survey.
- Un survey compuesto reconcilia los surveys existentes con las mediciones de ranging, corrigiendo la trayectoria misma (no solo desplazando una línea en un mapa) para que el direccionamiento siga siendo confiable a medida que los pozos convergen.
- Un survey sintético reconstruye una trayectoria más probable para un pozo nunca registrado a partir únicamente de observaciones de ranging, convirtiendo un pozo sin documentar en un objetivo planificable.
- Ambos entregan surveys estándar, compatibles con el software, consistentes con la realidad medida: la base para pozos de alivio, P&A de pozos huérfanos y conexiones geotérmicas.
